二、咬邊

1、現象

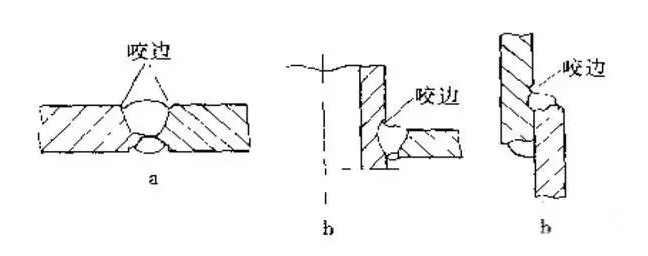

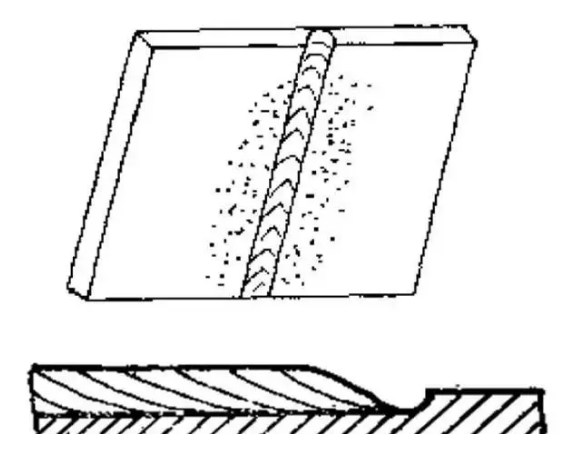

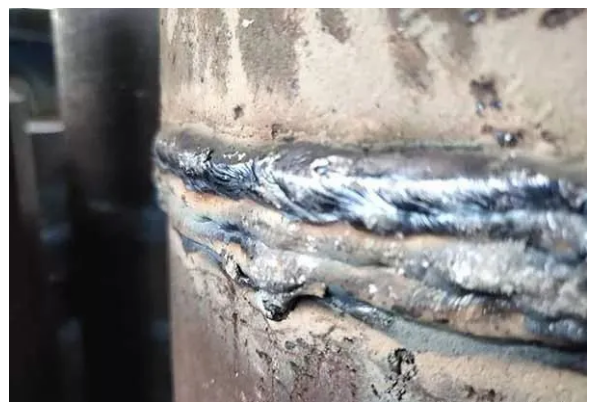

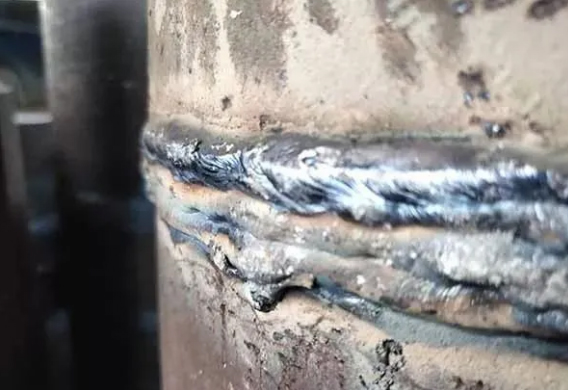

咬邊也稱“咬肉”，是電弧或火焰將焊縫邊緣的母材熔化后，沒有得到填充金屬的補充，而留下的凹陷或凹槽。

2、原因分析

（1）焊接電流過大，電弧過長，運條角度不當及運條操作不熟練。

（2）焊接運條時，坡口邊緣兩側停留時間過短，造成熔敷金屬與母材未熔合。

（3）焊縫填充金屬過低，蓋面焊接焊肉過厚，電弧停留時間過長，焊縫區域溫度過高而造成咬肉。

3、危害性

咬邊是一種危險的缺陷，它不但減小了基本金屬的有效工作截面，而且在咬邊處還會造成應力集中。咬邊又是一種常見的缺陷，應該特別引起注意。

4、預防措施

（1）選擇合理的焊接工藝參數。堿性焊條應采用短弧焊接，保持運條均勻，坡口邊緣運條稍慢些，停留時間稍長些，中間運條稍快些。多道焊中，應保持勻速焊接，應注意運條角度。

（2）焊條的填充金屬應略低于焊道母材表面，這樣蓋面的焊道寬度輪廓清楚，外觀成型好。

5、處理方法

焊縫咬邊深度超標部分，應用砂輪打磨修整后補焊。對輕微咬邊處用砂輪修磨成平滑過渡。

三、焊縫尺寸不符合要求

1、現象

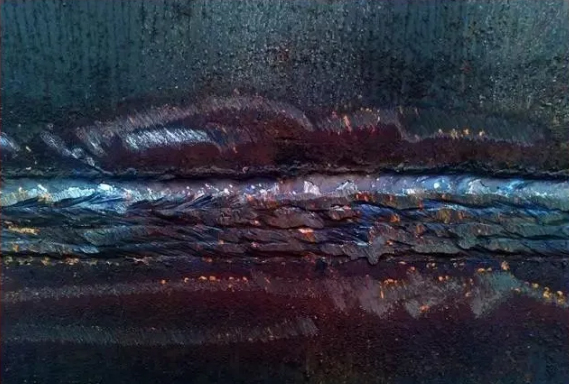

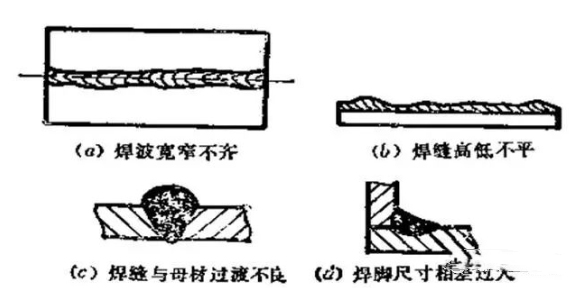

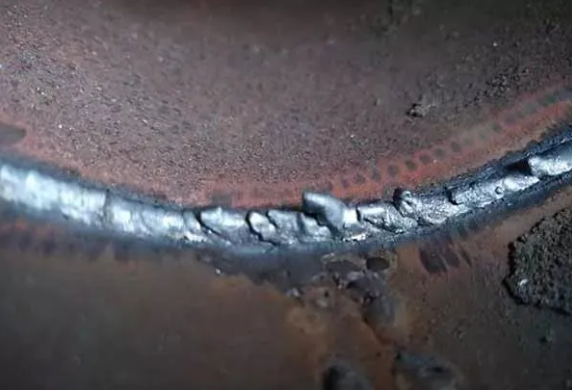

包括：焊縫外形高低不平、焊道寬窄不齊、焊縫余高過大或過小、焊縫寬度太寬或太窄、焊縫和母材之間的過渡不平滑等，如圖1所示。

2、原因分析

（1）焊縫坡口角度、寬度及組裝間隙不統一。

（2）焊條直徑選擇不當，造成填充層過高，失去坡口輪廓線，使蓋面寬窄不一，焊縫過高，波紋粗劣。

（3）背面清根刨縫質量差，焊道寬度不一。

（4）焊接電流過大或過小，運條手法和角度不當以及焊速不均勻。

3、危害性

尺寸過小的焊縫，會降低焊接接頭的強度；尺寸過大的焊縫，不僅浪費焊接材料，也會增大焊接結構的變形。焊縫金屬向母材的過渡處若不平滑，出現尖角，會造成應力集中，降低焊接結構的承載能力。

4、預防措施

（1）采用自動和半自動切割機或刨邊機加工坡口。

（2）焊縫組對間隙應控制在標準規范要求值以內，背面用碳弧氣刨清根后，采用砂輪修整刨槽及碳化層，使刨槽寬窄一致。

（3）選用適當?shù)暮附与娏骱秃笚l直徑，遵守焊接工藝，熟練掌握操作技術，保持焊速均勻；手工焊操作人員要熟練地掌握運條速度和焊條角度，以獲得成形美觀的焊縫。

5、處理方法

對于焊縫余高過高，應用砂輪修整，寬窄不一或高度不夠處，應重新補焊，且補焊連接處應圓滑過渡。

四、焊瘤

1、現象

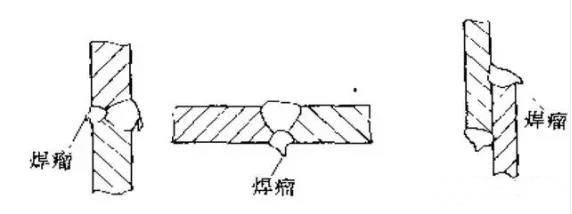

熔化金屬流淌到焊縫以外未熔化的母材上形成金屬瘤。該處常伴有局部未熔合，有時也稱滿溢。習慣上，還常將焊縫金屬的多余疙瘩部分稱為焊瘤。

2、原因分析

（1）坡口邊緣污物未清理干凈；電流過大，熔池溫度過高，使液體金屬凝固較慢，在自重的作用下下墜而成；焊接速度太慢以及組對間隙太大等。

（2）運條角度不當，操作不熟練。焊速過慢也極易產生焊瘤。

3、危害性

焊瘤處應力集中，還易伴生裂縫等缺陷；焊瘤也破壞了焊縫平整光滑的外形，管子內部的焊瘸，除降低強度外，還減小管道的有效截面，造成堵塞觀象。

4、預防措施

（1）焊接前應徹底清理坡口及其附近的臟物；組對間隙要合適；選擇適當?shù)暮附与娏骱瓦\(yùn)條角度，熟練掌握操作技術，保持焊速均勻。

（2）堿性焊條采用短弧焊接，極性反接。

5、處理方法

當出現焊瘤時，若伴有未融合、氣孔、裂縫等缺陷時，應徹底清除缺陷，然后再進行補焊。對于焊縫金屬的多余部分，可采用砂輪打磨的方法修整焊縫外形。在打磨時應注意觀察內部是否伴有其它缺陷， 一旦發現伴生缺陷應徹底清除。

五、弧坑

1、現象

弧坑是焊接時，由于斷弧和收弧不當，在焊道末端形成的低洼部分，表面低凹深度大于0.5mm以上。

2、原因分析

焊縫熔池金屬未填足，熄弧過快或電流過大（薄板時）而造成。

3、危害性

弧坑低于基本金屬表面，降低了焊接接頭的承載能力，而且弧坑內常伴有氣孔、夾渣、微裂紋等缺陷。

4、預防措施

收弧過程中，焊條要在收弧處作短暫的停留或作回焊運條，使電弧不要突然熄滅、使焊條金屬填滿熔池。

5、處理方法

采用砂輪打磨修整、補焊，堿性焊條宜采用回弧焊接，以免引弧產生氣孔。

六、飛濺

1、現象

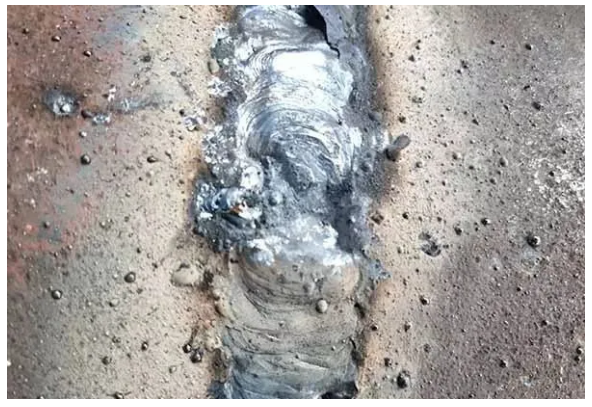

手工焊接時，在焊縫及其兩側母材上產生一般性飛濺和嚴重性熔合飛濺。一般性飛濺是手工焊接常見的焊接質量通?。坏a(chǎn)生嚴重性熔合性飛濺，其危害甚大，它會增加母材局部表面淬硬組織，易產生硬化發生脆裂及加速局部腐蝕性等缺陷。

2、原因分析

（1）堿性焊條使用極性不正確，電弧不穩定而產生飛濺。

（2）接地電纜接頭不當，產生嚴重磁偏吹，造成嚴重飛濺。

（4）焊條保管不當，使其表面涂料變質外，更嚴重的是受潮，使內部含有大量氣體引起的；

（5）選擇電流過大，受潮的焊條內部含有大量的水份，在髙溫熔解下，一部分水份被熔解在熔液中，在焊接電弧高溫作用下，便熔解在金屬的熔液氣體發生劇熱膨脹而脹裂，造成小粒熔液金屬小滴落到焊縫及其兩側母材上。當溫度不高時，小粒熔液金屬冷卻成一般性飛濺，當溫度較高時，熔合在焊縫及其兩側母材表面的受熱區域，稱為熔合性飛濺。

3、預防措施

（1）加強焊條管理制度，使焊條不變質、不受潮。在庫房的焊條應放置在通風良好、架空距地面高度不少于300~500毫米的高處；

（2）為了避免焊接產生飛濺，露天場合焊接施工時，在雨、露、雪等焊接潮濕環境，不采取有效防護措施，不得進行焊接；

（3）為了保證焊接環境，防止飛濺物產生，應適當提高溫度，消除濕度。具體作法如下：

1）控制焊接環境的溫度和相對濕度，當環境超標時應采取適當?shù)姆雷o(hù)措施，方可施焊；

2）焊前要清理坡口表面及其兩側不少于20mm范圍內的水份、油污、鐵銹等；

3）焊接材料（焊條、焊劑等）應有烘干和發放制度，焊條、焊劑的烘干溫度和時間應嚴格按照相關要求進行。

4）烘干后的焊條應存放在100~150攝氏度的恒溫箱中；現場施焊的焊工應具有良好的自動式焊條保溫筒，焊條在保溫筒內的時間不宜超過4小時，如超過時間應重新烘干。

5）對不銹鋼及有色金屬母材的焊接，為防止產生飛濺的缺陷，焊接時除了保證焊條干燥外，并在焊縫兩側母材金屬表面涂刷防護涂料的保護措施或采用氬弧焊，可避免產生一般性或熔合性飛濺。

4、處理方法

對焊縫及其兩側母材表面產生一般性飛濺時，可用銼刀或手鏟等工具除掉即可，如果屬于熔合性飛濺時，可用砂輪打磨法徹底除掉，與焊縫母材相平（打磨深度不得超過0.5毫米）。
